GNSS 정지측량이란 무엇일까요?

안녕하세요! 오늘은 토목, 건설, 그리고 지도 제작의 가장 기초가 되는 정지측량(Static Surveying)에 대해 깊이 있게 알아보려 합니다. 우리가 매일 사용하는 스마트폰 GPS는 오차가 수 미터에 달하지만, 정지측량을 이용하면 단 몇 밀리미터(mm) 수준의 정밀도를 확보할 수 있다는 사실, 알고 계셨나요?

1. 정지측량이란?

정지측량은 GNSS(Global Navigation Satellite System) 위성 신호를 이용하여 지상의 특정 지점 좌표를 결정하는 방법 중 하나입니다. 이름에서 알 수 있듯이, 수신기를 삼각대 등에 고정하여 장시간(보통 1~2시간 이상) 정지 상태로 위성 데이터를 수집하는 방식입니다.

단순히 위치를 찍는 것이 아니라, 여러 대의 수신기를 동시에 가동하여 위성 신호의 위상차를 분석함으로써 지구상의 정밀한 위치를 찾아냅니다.

---

2. 정지측량의 작동 원리

정지측량은 기본적으로 '기선 해석(Baseline Analysis)' 원리를 따릅니다.

• 기준점(Base): 좌표값을 이미 알고 있는 지점에 수신기를 설치합니다.
• 이동점(Rover): 좌표를 구하고자 하는 미지의 지점에 수신기를 설치합니다.
• 동시 관측: 두 지점에서 동일한 위성들의 신호를 동시에 수신합니다.

이렇게 수집된 데이터는 현장에서 즉시 결과가 나오지 않으며, 사무실로 돌아와 전용 소프트웨어를 통해 후처리(Post-Processing) 과정을 거칩니다. 이 과정에서 대기 오차, 위성 궤도 오차 등을 계산하여 제거하기 때문에 극강의 정확도를 얻을 수 있습니다.

기술적 핵심: '반송파 위상 관측(Carrier Phase Observation)'

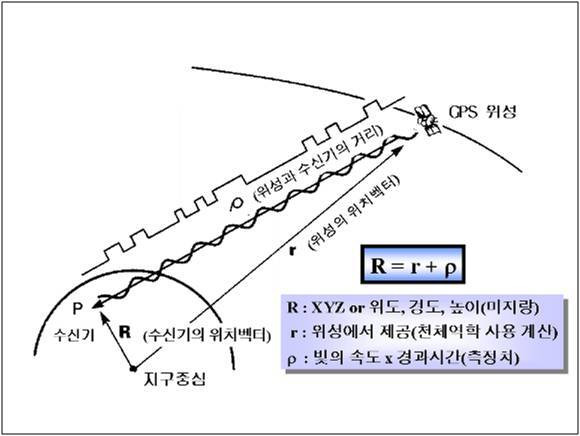

일반적인 GPS(코드 관측)는 위성에서 보내는 '신호 내용'을 읽어 위치를 파악하지만, 정지측량은 ‘신호 파장(반송파)’ 그 자체를 셉니다.

• 원리: GNSS 위성에서 쏘는 전파의 마루와 골을 측정합니다. L1, L2 등 파장의 길이를 정밀하게 계산하기 때문에 센티미터(cm)를 넘어 밀리미터(mm) 단위의 정밀도가 가능해집니다.
• 모호정수(Ambiguity) 해결: 수신기를 켠 순간, 위성과 나 사이의 파장이 몇 주기인지 처음에 알 수 없는데 이를 '모호정수'라고 합니다. 정지측량에서 긴 시간 동안 데이터를 받는 이유는 통계적인 계산을 통해 이 모호정수를 정확하게 찾아내기 위함입니다.

오차 제거의 핵심: '이중 차분(Double Differencing)'

정지측량이 정밀한 이유는 후처리 과정에서 이중 차분이라는 수학적 기법을 사용하기 때문입니다.

• 단일 차분: 두 대의 수신기에서 같은 위성을 볼 때 발생하는 위성의 시계 오차를 제거합니다.
• 이중 차분: 여기에 위성을 하나 더 추가해 비교함으로써, 수신기 내부에서 발생하는 시계 오차까지 완전히 상쇄시킵니다.
• 결과: 대기(전리층, 대류권)를 통과하며 발생하는 지연 오차를 제외한 거의 모든 구조적 오차를 제거하게 됩니다.

---

3. 정지측량의 장점과 단점

✅ 장점

1. 최고의 정밀도: mm 단위의 오차 범위를 자랑하며, 국가 기준점 설치나 대규모 교량 공사 등에 필수적입니다.
2. 장거리 관측 가능: 수십 km 떨어진 지점 간의 연결 측량도 가능합니다.
3. 신뢰성: 후처리를 통해 데이터의 오류를 검증할 수 있어 결과값의 신뢰도가 매우 높습니다.

❌ 단점

1. 긴 관측 시간: 정확도를 위해 최소 1시간에서 길게는 하루 종일 관측이 필요합니다.
2. 실시간 확인 불가: 현장에서 바로 결과를 알 수 없고, 반드시 후처리 작업이 수반되어야 합니다.
3. 장비의 운용: 여러 대의 수신기와 숙련된 인력이 필요합니다.

---

4. 어떤 상황에서 사용되나요?

정지측량은 모든 측량의 '뿌리'가 되는 작업에 주로 사용됩니다.

• 국가기준점 및 공공기준점 설치: 지도의 기준이 되는 점을 만들 때.
• 대규모 구조물 변위 관측: 댐, 교량, 고층 빌딩 등이 미세하게 움직이는지 감시할 때.
• 지각 변동 모니터링: 지각판의 이동이나 지진 연구 등 학술적 목적.
• 지적 확정 측량: 토지의 경계를 정밀하게 확정할 때.



---

5. 성공적인 정지측량을 위한 팁

• 상공 시계 확보: 위성 신호를 잘 받기 위해 주변에 큰 건물이나 나무가 없는 곳이 좋습니다.

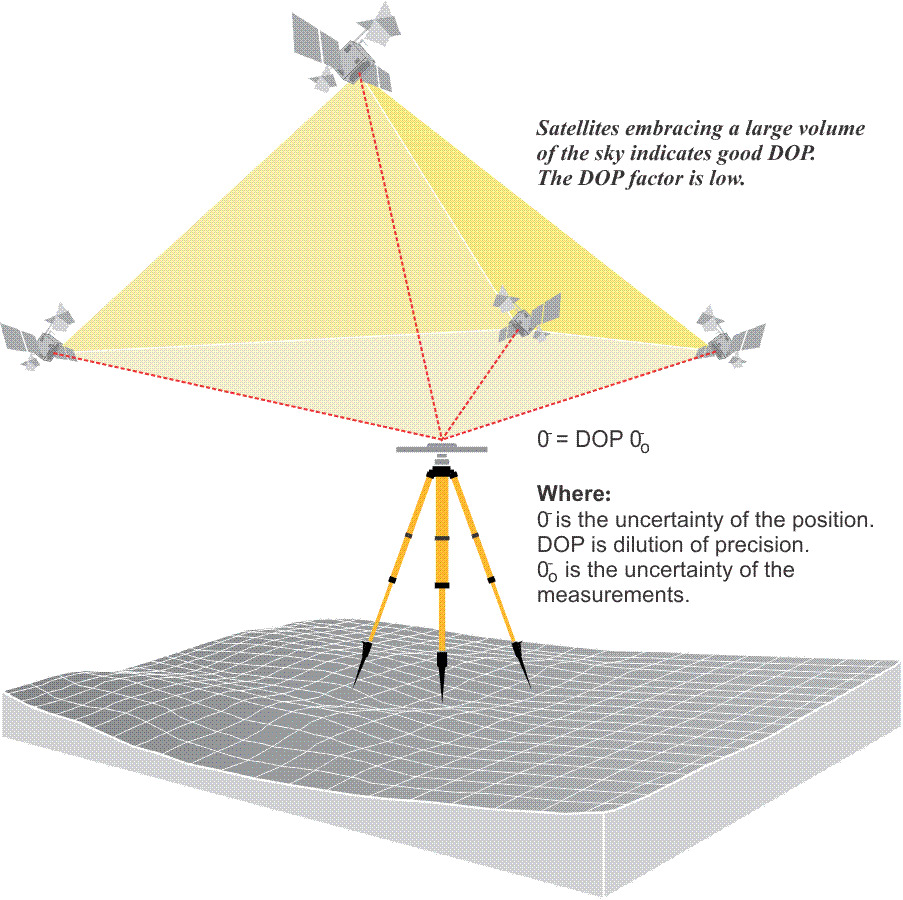

• 위성 배치 확인: 위성이 하늘에 골고루 퍼져 있는 시간대(PDOP 값이 낮은 시간)를 선택하세요.
• 안정적인 설치: 삼각대의 수평과 수직(정준)을 완벽하게 맞추는 것이 정밀도의 시작입니다.

---

6. 정지측량의 실무적 절차 (Work Flow)

정지측량은 현장 작업만큼이나 내업(사무실 작업)이 중요합니다.

• 계획 수립: 국토지리정보원의 '위성 가용성' 그래프를 확인하여 위성 배치가 좋은 시간대(PDOP 3 이하)를 선정합니다.
• 현장 관측: 최소 2대 이상의 수신기가 필요합니다.

• 관측 시간: 기선 거리(점 사이의 거리)에 따라 달라집니다. 보통 10km 이내면 1시간, 그 이상이면 2시간 이상의 연속 관측이 권장됩니다.
• 데이터 기록: 수신기의 높이(Antenna Height)를 mm 단위로 정확히 측정해야 합니다. (이 수치가 틀리면 높이값 전체가 오차가 됩니다.)

• 데이터 수집 (로그 파일): 수신기에는 .jps, .t02 등 제조사 고유 양식이나 공용 양식인 RINEX 파일로 데이터가 저장됩니다.
• 후처리(Post-Processing): 전용 소프트웨어(TBC, Leica Infinity 등)에 데이터를 넣고 기선 해석을 수행합니다.
• 망 조정(Network Adjustment): 여러 지점을 관측했을 경우, 전체적인 오차를 골고루 배분하여 전체 네트워크의 정확도를 최적화합니다.



---

7. 왜 RTK보다 정지측량인가? (비교)

• RTK(Real-Time Kinematic): 실시간으로 보정 신호를 받아 즉시 좌표를 얻지만, 통신 환경에 영향을 받고 수 cm의 오차가 발생할 수 있습니다.
• 정지측량: 통신이 안 되는 산악 지형에서도 가능하며, 후처리 과정에서 정밀 궤도(Precise Ephemeris) 데이터를 적용해 위성 자체의 미세한 궤도 오차까지 수정할 수 있습니다. 즉, '절대적인 정확도'가 필요할 땐 정지측량이 유일한 답입니다.

https://youtu.be/NIGil6Kp3x4?si=uxBpK52kyWnGE_U_



마치며

정지측량은 시간이 오래 걸리고 과정이 까다롭지만, 우리가 딛고 서 있는 땅의 정확한 위치를 기록하는 가장 신뢰할 수 있는 방법입니다. 기술이 발전하며 실시간 측량(RTK) 기술도 좋아지고 있지만, 여전히 가장 높은 정밀도가 요구되는 곳에는 정지측량이 묵묵히 제 역할을 다하고 있습니다.

오늘 포스팅이 측량 기술에 관심 있는 분들께 도움이 되었기를 바랍니다!
