GNSS 측량을 활용한 토공 물량 산출

토목 시공 및 단지 조성 공사에서 토공 물량(Earthwork Volume) 산출은 프로젝트의 경제성과 공사 기간을 결정짓는 핵심 요소입니다. 과거에는 레벨과 광파기를 이용한 수동 측량이 주를 이뤘으나, 최근에는 GNSS(Global Navigation Satellite System)를 활용하여 더욱 빠르고 정확하게 물량을 산출하는 방식이 표준으로 자리 잡고 있습니다.

오늘은 GNSS 측량 데이터를 활용해 토공 물량을 계산하는 프로세스와 그 장점에 대해 심도 있게 알아보겠습니다.

---

1. GNSS 측량이 토공 산출에 효과적인 이유

토공 물량은 기본적으로 현황 지형(Before)과 설계 지형 또는 굴착 후 지형(After)의 차이를 계산하는 과정입니다. GNSS 측량은 다음과 같은 강점을 가집니다.

• 광범위한 지역의 신속한 데이터 취득: 수 개의 점 데이터(Point)를 빠르게 수집하여 지형 모델을 구축할 수 있습니다.
• 실시간 보정(RTK): RTK(Real-Time Kinematic) 기술을 통해 센티미터(cm) 단위의 고정밀 위치 정보를 실시간으로 확보합니다.
• 데이터 호환성: 수집된 좌표 데이터는 AutoCAD, Civil 3D, 또는 LiDAR360과 같은 분석 소프트웨어와 즉시 연동됩니다.

---

2. GNSS 기반 토공 물량 산출 5단계 프로세스

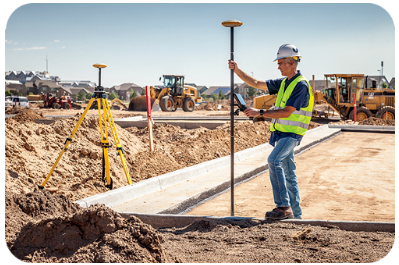

① 기준점 설치 및 현황 측량 (Base Mapping)

먼저 대상 구역의 정확한 좌표계를 설정합니다. GNSS 수신기를 사용하여 절토(Cut)나 성토(Fill)가 이루어지기 전의 자연 지태 현황을 측량합니다. 이때 데이터의 밀도가 높을수록 실제 지형에 가까운 TIN(불규칙 삼각망) 모델을 만들 수 있습니다.

② 3D 지형 모델 생성 (Digital Terrain Model)

측량된 포인트 데이터를 전용 소프트웨어에 입력하여 DTM(디지털 지형 모델)을 생성합니다.

이 단계에서 불필요한 노이즈(나무, 건물 등)를 제거하고 순수 지면의 높낮이 값만을 추출하는 것이 중요합니다.

③ 설계 데이터 반영 (Design Overlay)

토목 설계 도면상의 계획고(Target Elevation)를 시스템에 업로드합니다. 이를 통해 '현재 지형'과 '목표 지형'이라는 두 개의 레이어가 형성됩니다.

④ 체적 계산 (Volume Calculation)

주로 두 가지 수치 해석 방법을 사용합니다.

• 양단면평균법 (Average End Area Method): 일정 간격으로 횡단면을 잘라 그 면적의 평균에 거리를 곱하는 방식입니다. 선형이 긴 도로 공사에 유리합니다.
• 망격법 (Grid Method): 지형을 일정한 격자(Grid)로 나누어 각 격자점의 높이 차이를 합산하는 방식입니다. 대규모 단지 조성이나 광범위한 부지 공사에 적합합니다.

⑤ 보고서 출력 및 시각화

계산된 절토량, 성토량, 그리고 최종 잔여 물량을 산출합니다. 최근에는 히트맵(Heatmap)을 통해 어느 구역에 흙이 더 필요한지 시각적으로 보여주는 기능이 많이 활용됩니다.



---

3. 정확한 물량 산출을 위한 핵심 팁

1. 수신기 위성 상태 확인: 고층 빌딩이나 울창한 수림 아래에서는 GNSS 신호 수신율이 떨어져 오차가 발생할 수 있습니다. 수신 가능한 위성 수와 DOP(Precision Dilution) 수치를 상시 체크해야 합니다.
2. 데이터 밀도 최적화: 지형 변화가 심한 곳(경사면, 단차 구역)은 포인트 밀도를 높여 측량하고, 평탄한 곳은 간격을 넓혀 효율성을 높이는 전략이 필요합니다.
3. 최신 소프트웨어 활용: 단순 2D 계산보다는 Civil 3D나 전문 토공 소프트웨어를 활용해 3D 모델 간의 체적 비교(Surface to Surface) 방식을 사용하면 오차 범위를 획기적으로 줄일 수 있습니다.

2026.03.16 - [4. [Data&SW] 데이터 분석실/Auto CAD] - AutoCAD vs Civil 3D 무엇이 다른가?

AutoCAD vs Civil 3D 무엇이 다른가?





---

4. 결론: 스마트 건설의 시작, GNSS 토공 관리

GNSS를 이용한 토공 물량 산출은 단순히 '숫자'를 구하는 과정을 넘어, 공사 현장의 디지털 트윈(Digital Twin)을 구축하는 기초 작업입니다. 정확한 데이터는 불필요한 사토 처리를 방지하고 자재 운반 비용을 최적화하여 프로젝트의 수익성을 높여줍니다.

특히 최근에는 GNSS와 드론(UAV) 측량을 병행하여 사각지대를 보완하는 방식이 각광받고 있습니다. 변화하는 스마트 건설 트렌드에 맞춰 정밀한 GNSS 데이터 관리 능력을 갖추는 것이 토목 전문가의 핵심 경쟁력이 될 것입니다.
