도로와 철도의 뼈대, 종단면도 완벽 이해하기

녕하세요! 오늘은 토목공사 설계 및 시공의 가장 기본이 되면서도 중요한 '종단면도(Profile View)'에 대해 깊이 있게 알아보겠습니다.

토목 프로젝트, 특히 도로, 철도, 하천, 상하수도와 같이 선형(Alignment)이 긴 공사에서 종단면도는 전체 공사의 흐름을 결정짓는 지도와 같습니다.

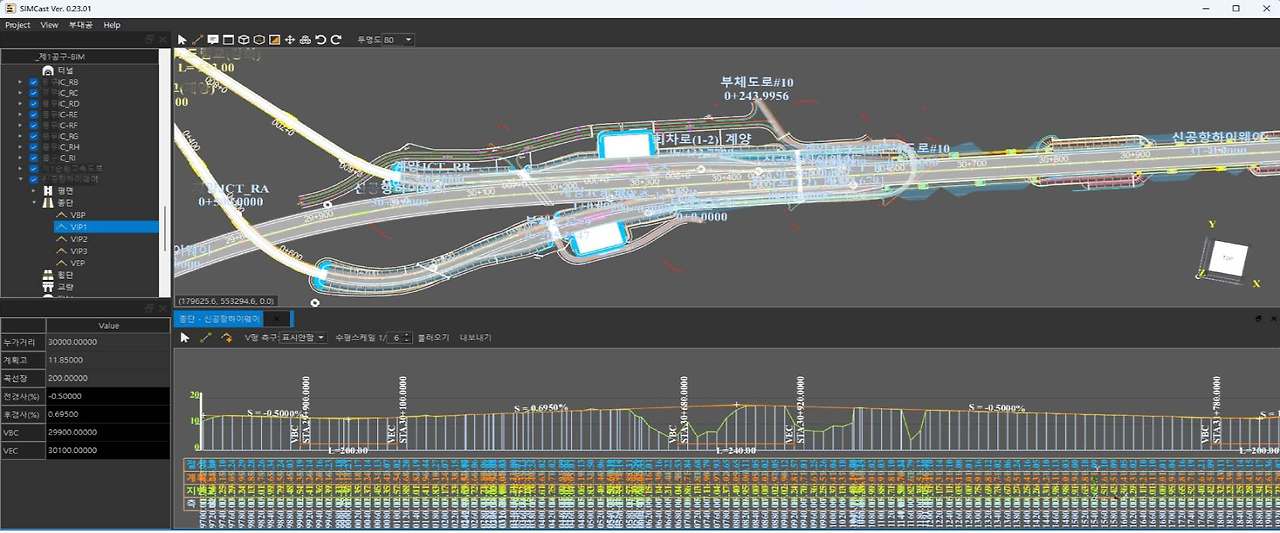

1. 종단면도란 무엇인가?

종단면도는 구조물의 중심선을 따라 수직으로 자른 단면을 보여주는 도면입니다. 쉽게 비유하자면, 우리가 케이크의 옆면을 잘라 그 안의 층층이 쌓인 크림과 빵의 높이를 확인하는 것과 같습니다.

• 수평축(Horizontal): 공사의 진행 거리(Station, 측점)
• 수직축(Vertical): 해당 지점의 높이(Elevation, 표고)

보통 토목 도면에서는 고도 변화를 뚜렷하게 확인하기 위해 수직 축의 축척을 수평 축보다 5~10배 정도 크게 설정(왜곡 축척)하여 작성합니다.



---

2. 종단면도에 담긴 주요 정보

종단면도를 읽기 위해서는 도면 하단에 적힌 여러 수치(Data Band)를 이해해야 합니다.

1. 지반고(Original Ground Level, OGL): 공사 전 원래 땅의 높이입니다.
2. 계획고(Design Level / Formation Level): 공사가 완료된 후 최종적으로 형성될 구조물의 높이입니다.
3. 절토(Cut) 및 성토(Fill)량: 원래 땅을 깎아내야 하는지(절토), 아니면 흙을 쌓아야 하는지(성토)를 결정합니다.
4. 구배(Gradient/Slope): 길의 기울기를 % 단위로 나타냅니다. 예를 들어 3% 구배는 100m 이동할 때 3m가 높아지거나 낮아짐을 의미합니다.
5. 종단곡선(Vertical Curve): 경사가 변하는 구간에서 차량이 부드럽게 주행할 수 있도록 설치하는 원호나 포물선 형태의 곡선입니다.

---

3. 종단면도가 중요한 이유

① 시공의 경제성 판단 (토공 균형)

종단면도를 보면 깎아낼 흙의 양과 쌓아야 할 흙의 양을 계산할 수 있습니다. 가장 이상적인 설계는 절토한 흙을 그대로 성토에 사용하는 '토공 균형'을 맞추는 것입니다. 이는 외부에서 흙을 사오거나 버리는 비용을 획기적으로 줄여줍니다.

② 구조물의 안전성과 기능성

도로의 경우, 종단 경사가 너무 가파르면 대형 차량의 주행이 힘들고 겨울철 결빙 시 사고 위험이 큽니다. 반대로 하천이나 하수도의 경우, 일정한 경사가 유지되지 않으면 물이 고여 역류하거나 퇴적물이 쌓이게 됩니다.

③ 배수 계획의 기초

물은 높은 곳에서 낮은 곳으로 흐릅니다. 종단면도는 전체 공사 구간의 배수 체계를 설계하는 데 있어 가장 기본이 되는 데이터입니다.



2026.04.20 - [1. [Surveying 101] 측량 이론 & 기초/측량학] - 도로와 단지의 뼈대, '횡단면도' 완벽 이해하기

도로와 단지의 뼈대, '횡단면도' 완벽 이해하기



---

4. 스마트 건설 기술과 종단면도

최근에는 2D 종단면도를 넘어 BIM(Building Information Modeling)과 3D 스캐닝 기술이 도입되고 있습니다.

• LiDAR 스캐닝: 드론이나 지상형 레이저 스캐너를 이용해 정밀한 지형 데이터를 취득하면, 훨씬 정확한 지반고 데이터를 얻을 수 있습니다.
• 디지털 트윈: 현장의 실제 지형과 설계 종단면도를 3D 공간에서 중첩하여 시공 중 오차를 실시간으로 확인합니다.

---

5. 마치며: 도면은 현장의 언어입니다

종단면도는 단순히 선과 숫자의 나열이 아닙니다. 그 안에는 수많은 엔지니어의 계산과 현장 작업자들의 안전, 그리고 완공 후 사용자의 편의성이 담겨 있습니다.

토목 현장에서 종단면도를 정확히 해석하는 능력은 설계 의도를 파악하고 완벽한 시공을 이끄는 첫걸음입니다. 오늘 포스팅이 토목 공학에 입문하시거나 실무를 수행하시는 분들께 작은 도움이 되었기를 바랍니다.
