땅의 가치를 결정하는 설계의 시작, '단지측량'의 모든 것

안녕하세요! 오늘은 토목 공사와 도시 개발의 가장 첫 단추이자, 설계의 정확도를 결정짓는 핵심 공정인 '단지측량(Site Surveying)'에 대해 알아보려고 합니다.

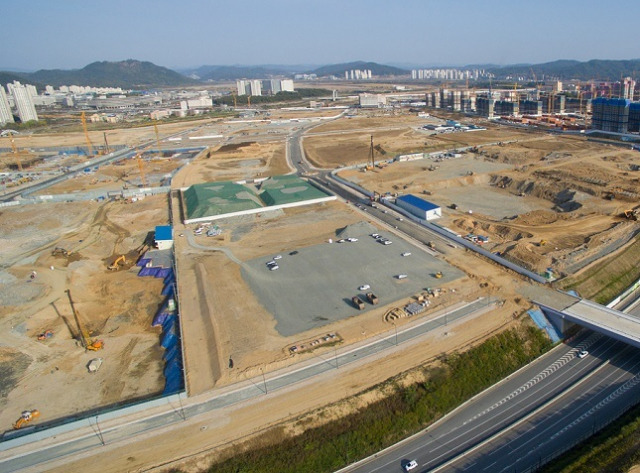

아파트 단지, 산업 단지, 혹은 전원주택 단지까지 우리가 발을 딛고 서 있는 모든 체계적인 공간들은 바로 이 '단지측량'에서 시작됩니다. 단순히 땅의 넓이를 재는 것을 넘어, 지형의 높낮이와 주변 환경을 데이터화하는 이 과정에 대해 자세히 살펴보겠습니다.

---

1. 단지측량이란 무엇인가?

단지측량은 특정 목적(주거, 산업, 상업 등)으로 조성될 예정 부지의 경계, 지형, 지물 및 고저차를 정밀하게 측정하여 도면화하는 작업을 말합니다.

이 작업이 중요한 이유는 설계의 기초 자료가 되기 때문입니다. 측량이 잘못되면 설계 도면과 실제 현장이 일치하지 않아 공사 중단이나 설계 변경이라는 막대한 손실이 발생할 수 있습니다. 즉, 단지측량은 건설 프로젝트의 '나침반' 역할을 합니다.

---

2. 단지측량의 주요 종류

단지 조성 과정에서는 목적에 따라 여러 가지 측량 기법이 동원됩니다.

① 지형측량 (Topographic Survey)

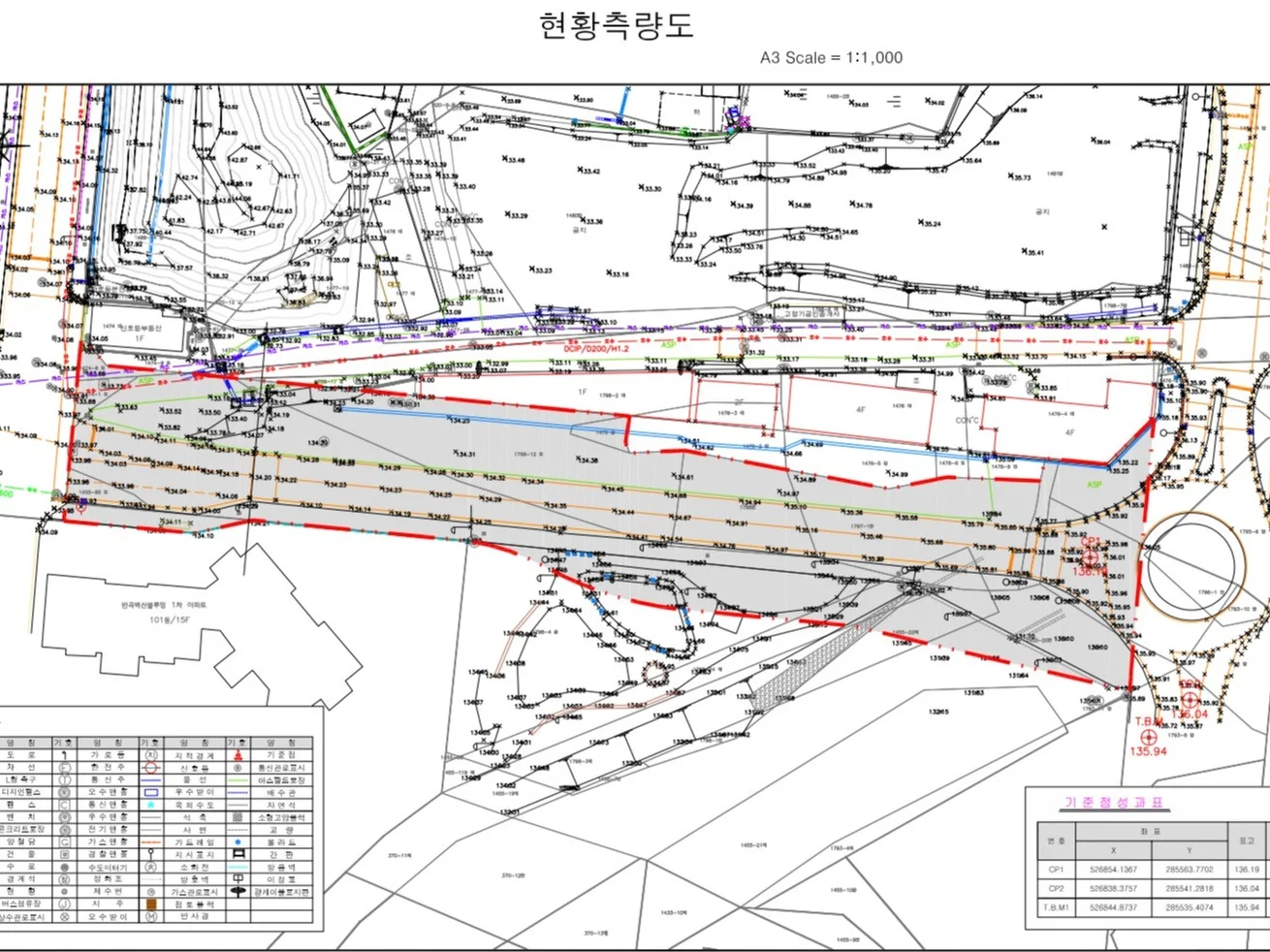

부지의 기복(높낮이)과 현존하는 시설물, 나무, 도로 등을 측정합니다. 이를 통해 **수치지형도(Digital Map)**를 작성하며, 단지 내 배수 계획과 성토(흙 쌓기) 및 절토(흙 깎기)량을 계산하는 기초가 됩니다.

② 경계복원측량 (Boundary Survey)

지적도상의 경계점을 지상에 직접 표시하는 작업입니다. 인접한 토지와의 분쟁을 방지하고, 법적인 건축 한계선을 명확히 하기 위해 반드시 공인된 기관이나 전문가를 통해 실시해야 합니다.

③ 종·횡단 측량 (Profile and Cross-section Survey)

단지 내 도로 계획이나 하수관로 배치를 위해 필요합니다. 중심선을 따라 땅의 높이를 재는 종단 측량과, 그 수직 방향의 단면을 재는 횡단 측량을 통해 최적의 구배(기울기)를 찾아냅니다.

---

3. 단지측량의 표준 프로세스

일반적인 현장에서 단지측량은 다음과 같은 순서로 진행됩니다.

1. 자료 수집 및 계획: 지적도, 토지이용계획확인서, 기존 수치지도 등을 분석하여 측량 범위를 확정합니다.
2. 현장 답사: 실제 부지의 장애물(수목, 고압선 등)과 기지점(이미 알고 있는 기준점)의 상태를 확인합니다.
3. 기준점 설치: 측량의 기준이 될 CP(Control Point)를 부지 내외에 견고하게 설치합니다.
4. 세부 측량: 토탈스테이션(Total Station)이나 GPS(GNSS) 수신기를 이용하여 지형의 좌표와 고도를 데이터화합니다. 최근에는 드론을 활용한 UAV 측량으로 광범위한 지역을 빠르게 스캔하기도 합니다.
5. 데이터 분석 및 도면 작성: 수집된 데이터를 CAD 소프트웨어를 통해 평면도 및 단면도로 제작합니다.

---

4. 최근 트렌드: 스마트 단지측량

과거에는 사람이 일일이 장비를 들고 이동했다면, 최근에는 기술의 발전으로 측량의 패러다임이 바뀌고 있습니다.

• 드론 측량(UAV): 사람이 접근하기 힘든 경사지나 넓은 면적을 짧은 시간 내에 고해상도 사진으로 촬영하여 3D 모델을 생성합니다. 토공량 계산 시 오차가 매우 적다는 장점이 있습니다.

2026.01.28 - [2. [Smart Tech] 스마트 측량 장비/드론측량] - 드론용 라이다(LiDAR)의 모든 것

드론용 라이다(LiDAR)의 모든 것



• 3D 레이저 스캐닝: 복잡한 구조물이 있는 재개발 단지 등에서 주변 환경을 수만 개의 점(Point Cloud)으로 획득하여 입체적인 설계를 가능하게 합니다.
• BIM 연동: 측량 데이터를 처음부터 BIM(Building Information Modeling) 시스템에 입력하여 시공 과정의 간섭을 미리 시뮬레이션합니다.

---

5. 성공적인 단지 조성을 위한 주의사항

측량 엔지니어와 사업주가 반드시 유념해야 할 사항들입니다.

1. 기준점의 보존: 공사 초기 설치한 기준점이 중장비 이동으로 훼손되는 경우가 많습니다. 인지하기 쉬운 곳에 보호공을 설치하고 주기적으로 확인해야 합니다.
2. 인접지와의 조화: 단지 내부만 보는 것이 아니라 주변 도로와의 연결 높이, 인접 건물의 기초 높이 등을 정밀하게 체크해야 배수 불량 등의 민원을 예방할 수 있습니다.
3. 오차의 허용 범위 준수: 정밀도가 낮은 장비를 사용하거나 기상 조건이 나쁠 때 강행하면 오차가 누적됩니다. 항상 장비 교정을 확인하고 최적의 환경에서 측량해야 합니다.

---

6. 마치며: 땅에 생명력을 불어넣는 작업

단지측량은 단순히 숫자를 기록하는 일이 아닙니다. 아무것도 없는 거친 땅 위에 도로가 생기고, 건물이 들어설 수 있도록 '공학적인 질서'를 부여하는 숭고한 작업입니다.

정확한 측량 데이터 하나가 공사비를 절감하고, 향후 입주민들이 누릴 안전하고 편리한 생활 환경의 밑거름이 됩니다. 단지 개발을 계획하고 계신다면, 가장 먼저 실력 있는 전문가와 함께 정밀한 측량부터 시작하시길 권장합니다.
