안녕하세요! 오늘은 건설, 토목, 지도 제작, 그리고 우리 일상 속 GPS까지 모든 공간 정보의 뼈대가 되는 측량 좌표계에 대해 깊이 있게 알아보려 합니다.

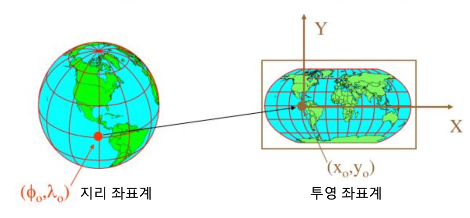

지구는 둥글지만 우리가 보는 지도는 평면이죠? 이 왜곡을 최소화하고 지구상 위치를 숫자로 표현하는 기술, 그 핵심이 바로 좌표계입니다.
https://youtu.be/U4l3kOnBmFA?si=JTbsDAIeU4-Pn_uv
1. 좌표계란 무엇인가?
좌표계는 지구상의 특정 점을 수치로 나타내기 위한 규칙입니다. 단순히 '서울시청 앞'이라고 부르는 대신, 위도와 경도 혹은 X, Y 값으로 표현함으로써 정밀한 설계와 시공이 가능해집니다.
측량에서 좌표계는 크게 두 가지 관점에서 이해해야 합니다.
- 지구 형상을 어떻게 정의할 것인가? (타원체 모델)
- 둥근 지구를 어떻게 평면으로 펼칠 것인가? (투영법)
2. 세계 측지계(ITRF)와 경위도 좌표계
과거에는 각 나라마다 기준이 달랐지만, 현대 측량은 전 세계가 동일한 기준을 사용하는 세계 측지계를 따릅니다.
- 지구 타원체: 지구는 완벽한 구형이 아니기 때문에, 수학적으로 정의된 GRS80 타원체를 주로 사용합니다.
- 경위도 좌표계: 지구의 중심을 원점으로 하여 위도와 경도로 위치를 나타냅니다. 항해나 항공, 광역 GIS 데이터에서 표준으로 쓰입니다.
3. 평면 직각 좌표계 (TM 좌표계)
실제 건설 현장이나 지적 측량에서는 구면 좌표(위경도)보다 평면 좌표(X, Y)가 훨씬 편리합니다. 이를 위해 둥근 지구를 평면에 투영하는 TM(Transverse Mercator) 투영법을 사용합니다.
우리나라의 평면 좌표계 운영

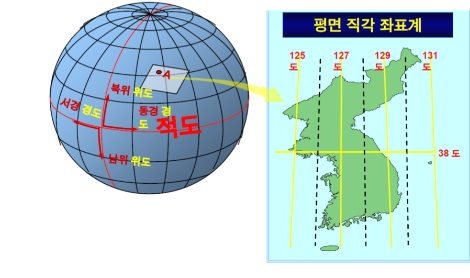

한국은 지형적 특성상 동서 폭이 좁고 남북으로 길기 때문에, 투영에 따른 왜곡을 줄이기 위해 원점을 4개(서부, 중부, 동부, 동해)로 나누어 관리합니다.
| 구분 | 경도(Origin) | 비고 |
| 서부 원점 | 125도 | 경기도 일부 및 도서 지역 |
| 중부 원점 | 127도 | 수도권 및 충청, 전라 지역 |
| 동부 원점 | 129도 | 강원, 경상 지역 |
| 동해 원점 | 131도 | 울릉도 및 독도 지역 |
Tip: 평면 좌표에서 가로축을 N(Northing, X), 세로축을 E(Easting, Y)로 표기하며, 좌표값이 음수가 나오는 것을 방지하기 위해 가상으로 일정 수치(예: 200,000m)를 더해 사용합니다.
4. UTM 좌표계 (Universal Transverse Mercator)
전 세계를 6 간격의 구역(Zone)으로 나누어 관리하는 방식입니다. 우리나라는 주로 51구역과 52구역에 해당합니다. 군사 지도나 국제적인 프로젝트에서 주로 사용되며, 일반적인 국내 토목 공사보다는 좀 더 넓은 범위의 표준으로 활용됩니다.
5. 높이의 기준: 표고와 지오이드
좌표계에는 X, Y뿐만 아니라 Z(높이) 값도 중요합니다.
- 타원체고: GPS가 측정하는 타원체로부터의 높이
- 표고(해발고도): 평균 해수면(Incheon Datum)으로부터의 높이
- 지오이드(Geoid): 중력의 방향이 수직인 등전위면으로, 실제 측량에서 말하는 '높이'의 진정한 기준이 됩니다.
6. 좌표계 변환이 왜 중요할까요?
현장에서 가장 많이 발생하는 실수는 좌표계 설정 오류입니다.
- 도면과 현장의 불일치: 설계 도면은 중부 원점인데, 측량 기기는 서부 원점으로 설정되어 있다면 수백 미터의 오차가 발생합니다.
- 데이터 통합: 서로 다른 좌표계로 제작된 GIS 데이터를 합칠 때 좌표 변환을 거치지 않으면 지도가 겹치지 않고 어긋나게 됩니다.
따라서 측량 시작 전, 해당 지역의 기준 원점과 사용 타원체를 확인하는 것은 측량사의 가장 기본적인 소양입니다.
마치며
측량 좌표계는 보이지 않는 '공간의 언어'와 같습니다. 스마트 시티, 자율주행, 디지털 트윈 기술이 발전할수록 이 정밀한 좌표계의 중요성은 더욱 커질 것입니다.
오늘 정리해 드린 내용이 측량 공부를 하시는 학생분들이나 현장 실무자분들께 작은 도움이 되기를 바랍니다. 궁금한 점은 댓글로 남겨주세요!
