안녕하세요! 오늘은 건설 및 토목 현장의 필수적인 '측량(Surveying)'과 이를 디지털화하는 핵심 도구인 '오토캐드(AutoCAD)'에 대해 이야기해보려 합니다.
우리가 매일 걷는 도로, 거주하는 아파트, 그리고 거대한 댐이나 교량까지. 이 모든 구조물은 '정확한 위치'에서 시작됩니다. 그리고 그 위치를 결정하는 것이 바로 측량이며, 그 데이터를 시각화하는 것이 오토캐드의 역할입니다.
1. 측량, 현실 세계의 좌표를 수집하다
측량은 단순히 자로 길이를 재는 작업이 아닙니다. 지구상의 특정 점의 위치(X, Y, Z 좌표)를 결정하고 그 특성을 파악하는 일이죠. 과거에는 평판 측량이나 테이프를 사용했지만, 현대에는 광파기(Total Station), GNSS(GPS), 그리고 최근에는 드론(UAV)과 3D 레이저 스캐너가 그 자리를 대신하고 있습니다.
현장에서 수집된 수만 개의 '점(Point)' 데이터는 그 자체로는 그저 숫자의 나열일 뿐입니다. 이 숫자들에 생명력을 불어넣기 위해서는 이를 선과 면으로 연결하는 작업이 필요한데, 여기서 오토캐드가 등장합니다.
2026.01.30 - [2. [Smart Tech] 스마트 측량 장비/스캔 측량] - 3D 데이터의 혁명, 포인트 클라우드(Point Cloud)란 무엇인가?
3D 데이터의 혁명, 포인트 클라우드(Point Cloud)란 무엇인가?
오늘날 건설, 제조, 자율주행, 그리고 문화재 복원에 이르기까지 '디지털 트윈' 기술이 접목되지 않는 곳이 없습니다. 이 디지털 트윈을 구현하는 가장 핵심적인 기초 데이터가 바로 포인트 클라
my-geospatial.tistory.com
2. 왜 오토캐드인가? 측량 데이터와의 호환성
수많은 설계 소프트웨어가 있음에도 오토캐드가 측량 분야에서 표준으로 자리 잡은 이유는 명확합니다.
- 정밀도(Precision): 측량은 밀리미터(mm) 단위의 오차도 허용하지 않는 경우가 많습니다. 오토캐드는 소수점 아래 수많은 자리까지 정확한 계산과 드로잉을 지원합니다.
- 좌표계의 일치: 오토캐드는 절대 좌표계를 기반으로 합니다. 측량 장비에서 추출한 공공삼각점이나 기준점 좌표를 그대로 캐드 상에 입력하여 현장을 1:1 스케일로 구현할 수 있습니다.
- 데이터 변환의 용이성: .dwg, .dxf 파일 형식은 측량 소프트웨어와 설계 소프트웨어 사이의 '공용어'와 같습니다.
3. 오토캐드를 활용한 측량 데이터 처리 과정
실제 업무에서 측량 데이터가 오토캐드 도면으로 변환되는 과정은 대략 다음과 같습니다.
- 데이터 수집 (Field Work): 토탈스테이션이나 GNSS를 이용해 현장의 지형, 구조물, 수목 등의 좌표를 취득합니다.
- 데이터 내보내기: 장비에 저장된 좌표 데이터를 CSV나 TXT 파일 형태로 추출합니다.

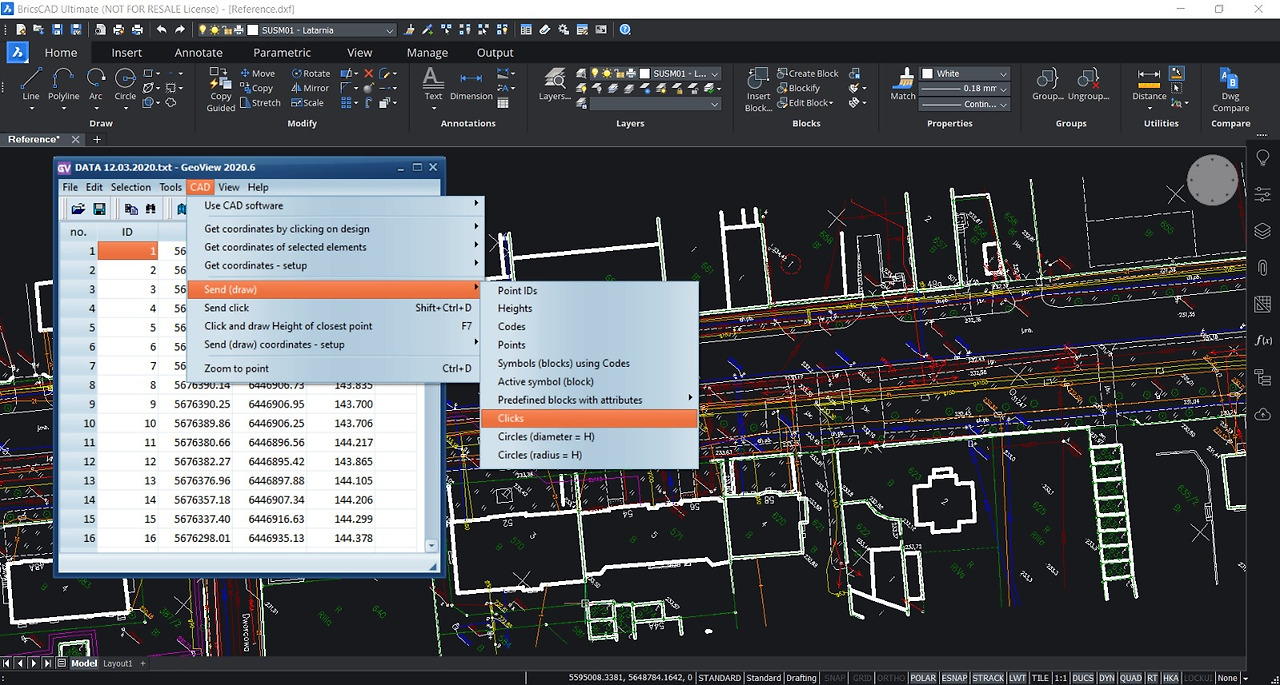

- 포인트 임포트 (Data Input): 오토캐드(혹은 Civil 3D) 기능을 활용해 수집된 좌표를 점으로 뿌려줍니다. 이때 각 점에는 '수준(Height)', '코드명(Tree, Road 등)' 정보가 포함됩니다.
- 지형도 작성 (Drafting): 뿌려진 점들을 연결해 등고선을 그리고, 도로 경계선이나 건물의 외곽선을 그립니다.
- 검토 및 설계: 완성된 지형도 위에 실제 건축물이나 도로를 배치하며 간섭 여부를 확인합니다.
4. 한 단계 더 나아가기: AutoCAD Civil 3D

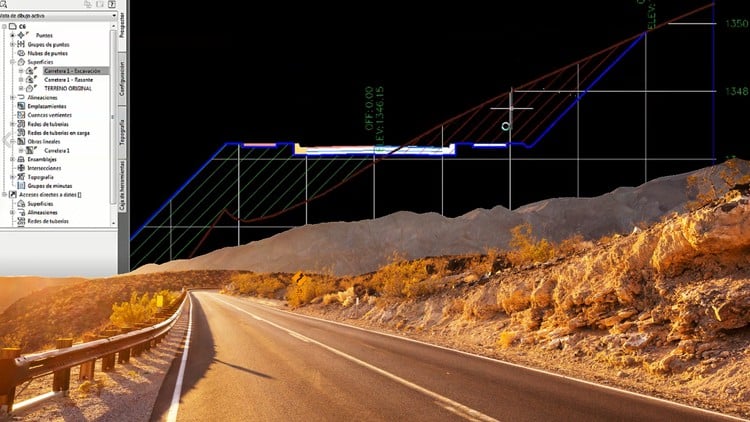

일반적인 오토캐드도 훌륭하지만, 측량 데이터를 전문적으로 다룬다면 AutoCAD Civil 3D를 주목해야 합니다. Civil 3D는 측량 데이터에서 직접 3D 지형 모델(TIN Surface)을 생성하고, 절토량과 성토량(토공량)을 자동으로 산출하는 등 강력한 토목 전용 기능을 제공합니다.
5. 변화하는 트렌드: 드론 측량과 LiDAR
최근 측량과 캐드의 협업은 더욱 스마트해지고 있습니다. 드론으로 촬영한 수천 장의 사진을 분석해 '점군(Point Cloud)' 데이터를 만들고, 이를 오토캐드에 불러와 실제 현장과 똑같은 3D 모델을 구축합니다. 이는 조사 시간을 획기적으로 단축하고, 사람이 접근하기 어려운 지역까지 정밀하게 도면화할 수 있게 해줍니다.
2026.01.19 - [2. [Smart Tech] 스마트 측량 장비/스캔 측량] - 공간정보산업의 게임 체인저: 모바일 라이다(Mobile LiDAR)의 모든 것
공간정보산업의 게임 체인저: 모바일 라이다(Mobile LiDAR)의 모든 것
안녕하세요! 오늘은 4차 산업혁명 시대, 우리가 살아가는 물리적 공간을 디지털 세계로 복제하는 이른바 '디지털 트윈(Digital Twin)'의 핵심 기술인 모바일 라이다(Mobile LiDAR)에 대해 깊이 있게 알아
my-geospatial.tistory.com
마치며: 현장과 사무실의 가교
측량이 '현장의 언어'라면, 오토캐드는 그 언어를 기록하고 전달하는 '도면의 언어'입니다. 측량 기술자가 오토캐드를 이해하고, 설계자가 측량의 원리를 알 때 비로소 오차 없는 완벽한 시공이 가능해집니다.
현장의 흙먼지 속에서 얻어낸 소중한 좌표 데이터가 오토캐드라는 캔버스 위에서 하나의 완벽한 지도가 되는 과정, 참 매력적이지 않나요?
오늘 포스팅이 오토캐드와 측량의 관계를 이해하는 데 도움이 되었기를 바랍니다! 궁금한 점이 있다면 댓글로 남겨주세요.
