3D 데이터의 혁명, 포인트 클라우드(Point Cloud)란 무엇인가?

오늘날 건설, 제조, 자율주행, 그리고 문화재 복원에 이르기까지 '디지털 트윈' 기술이 접목되지 않는 곳이 없습니다. 이 디지털 트윈을 구현하는 가장 핵심적인 기초 데이터가 바로 포인트 클라우드(Point Cloud)입니다. 오늘은 포인트 클라우드의 정의부터 생성 원리, 그리고 실무 활용까지 자세히 알아보겠습니다.

---

1. 포인트 클라우드(Point Cloud)의 정의

직역하면 '점의 구름'이라는 뜻입니다. 3D 스캐너나 라이다(LiDAR) 장비가 대상 물체에 레이저를 쏘아 반사되어 돌아오는 수많은 점(Point)들의 집합체를 말합니다.

각각의 점은 단순한 시각적 요소가 아닙니다. 다음의 정보를 포함한 고부가가치 데이터입니다.

• 공간 좌표: 3차원상의 위치를 나타내는 X, Y, Z 값
• 반사도(Intensity): 물체의 재질에 따라 레이저가 반사되는 강도
• RGB 색상 정보: 카메라와 연동 시 실제 사물의 색상 데이터

이 수만 개에서 수십억 개의 점들이 모여 물체의 형상을 정밀하게 시각화하게 됩니다.

---

2. 포인트 클라우드는 어떻게 생성되는가?

포인트 클라우드를 생성하는 방식은 크게 두 가지로 나뉩니다.

① 레이저 스캐닝 (LiDAR 방식)

빛의 속도를 이용해 거리를 측정하는 ToF(Time of Flight) 원리를 사용합니다. 레이저가 목표물에 맞고 돌아오는 시간을 계산하여 정밀한 위치를 파악합니다. 오차가 매우 적어 토목이나 대규모 건축 측량에 주로 쓰입니다.

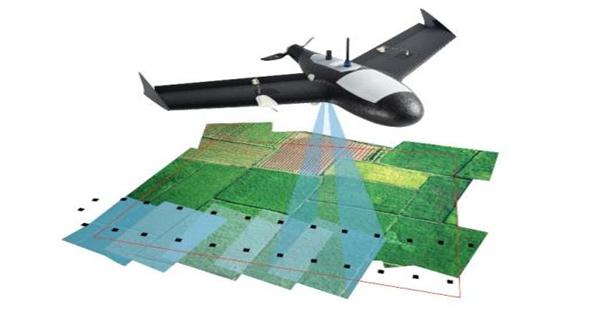

② 사진 측량 (Photogrammetry 방식)

드론 등으로 촬영한 수백 장의 중첩된 2D 사진을 소프트웨어로 분석하여 3D 좌표를 추출하는 방식입니다. 텍스처(색상) 표현이 뛰어나고 상대적으로 비용이 저렴하다는 장점이 있습니다.

---

3. 데이터 처리 과정: 점이 모델이 되기까지

스캔 직후의 'Raw Data(원시 데이터)'는 바로 사용하기에 무겁고 노이즈가 많습니다. 보통 다음과 같은 후처리 과정을 거칩니다.

1. 정합 (Registration): 여러 위치에서 스캔한 데이터들을 하나의 좌표계로 합치는 과정입니다.
2. 노이즈 제거 (Filtering): 스캔 중 찍힌 먼지, 지나가는 사람, 불필요한 초목 등을 삭제합니다.
3. 데이터 최적화 (Downsampling): 데이터 용량을 줄이기 위해 점의 밀도를 조절합니다.
4. 메쉬화 (Meshing) 또는 모델링: 점들을 연결해 면(Surface)을 만들거나, CAD 모델로 변환하여 설계에 활용합니다.

5.

---

4. 포인트 클라우드의 핵심 활용 분야

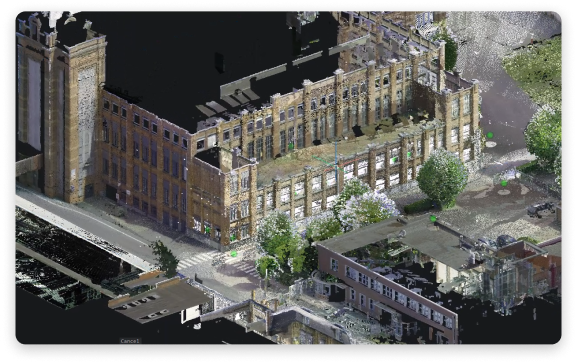

• 건설 및 BIM: 기존 건물의 도면이 없을 때 역설계를 하거나, 시공 후 설계도면과의 오차를 확인(As-built survey)할 때 필수적입니다.
• 문화재 복원: 훼손될 위험이 있는 문화재를 정밀 스캔하여 디지털 데이터로 영구 보존합니다. 화재나 자연재해 시 복원의 근거 자료가 됩니다.
• 자율주행 및 로봇: 자율주행차의 눈 역할을 하는 라이다 센서가 실시간으로 주변의 포인트 클라우드를 생성해 장애물을 인식합니다.
• 디지털 트윈: 현실 세계의 도시나 공장을 가상 세계에 똑같이 구현하여 시뮬레이션하는 데 사용됩니다.

2026.01.10 - [Smart Tech] - [미래 건설 리포트] 건설 현장의 디지털 변신, '스마트 건설'이란 무엇인가?

[미래 건설 리포트] 건설 현장의 디지털 변신, '스마트 건설'이란 무엇인가?



---

5. 포인트 클라우드 기술의 미래

과거에는 고가의 장비와 고성능 워크스테이션이 필요했지만, 최근에는 아이폰의 LiDAR 센서 탑재로 일반인들도 손쉽게 포인트 클라우드를 생성할 수 있게 되었습니다. 또한 AI 기술과 결합하여 자동으로 객체를 인식(Object Classification)하는 단계까지 발전하고 있습니다.

---

https://youtu.be/I83rNy_xqT0?si=PX0mO2GI_lO7SC2-



결론적으로, 포인트 클라우드는 단순한 점의 집합이 아니라 '물리적 세계를 디지털로 번역하는 언어'와 같습니다. 정밀 측량이 필요한 전문가라면, 이 기술의 흐름을 놓쳐서는 안 될 것입니다.
