안녕하세요! 오늘은 4차 산업혁명의 눈이라고 불리는 '3D 스캐닝' 기술에 대해 깊이 있게 다뤄보려 합니다. 3D 스캔은 단순히 물체를 촬영하는 것을 넘어, 공간과 사물의 물리적 거리를 계산해 디지털 세계로 옮기는 작업입니다.
이때 거리를 측정하는 방식에 따라 결과물의 정밀도와 활용 범위가 완전히 달라지는데요. 오늘은 가장 대표적인 두 가지 방식인 ToF(비행 시간 측정)와 위상차 측정(Phase Shift) 방식을 집중적으로 비교해 보겠습니다.
2026.01.27 - [Smart Tech/스캔 측량] - 정밀함의 정점, 고정식 라이다(Static LiDAR)가 그리는 공간정보의 미래
정밀함의 정점, 고정식 라이다(Static LiDAR)가 그리는 공간정보의 미래
안녕하세요! 오늘은 공간정보 산업의 '눈'이라 불리는 기술, 그중에서도 가장 높은 정밀도를 자랑하는 고정식 라이다(Static LiDAR)에 대해 깊이 있게 알아보려 합니다.자율주행 자동차 위에 달린
my-geospatial.tistory.com
1. ToF(Time of Flight) 방식: "빛의 속도로 거리를 재다"
원리와 특징
ToF는 직관적으로 '빛이 다녀온 시간'을 측정하는 방식입니다. 스캐너에서 발사된 레이저가 물체에 맞고 돌아오는 시간을 측정하여 거리를 계산하죠. 빛은 초당 약 30만km라는 일정한 속도로 움직이기 때문에, 돌아오는 시간만 정확히 재면 거리를 알 수 있습니다.
장점
- 측정 거리의 유연성: 수 미터에서 수백 미터까지 먼 거리의 데이터를 수집하는 데 매우 유리합니다.
- 빠른 속도: 실시간으로 데이터를 처리할 수 있어 자율주행 자동차나 드론, 스마트폰의 AR 기능에 최적화되어 있습니다.
- 환경 적응력: 외부 조명의 영향을 비교적 적게 받아 야외에서도 준수한 성능을 보여줍니다.
단점
- 정밀도의 한계: 빛의 속도가 너무 빠르기 때문에 아주 짧은 시간 차이를 정밀하게 기록하는 것이 어렵습니다. 따라서 밀리미터(mm) 단위 이하의 초정밀 스캔에는 한계가 있습니다.

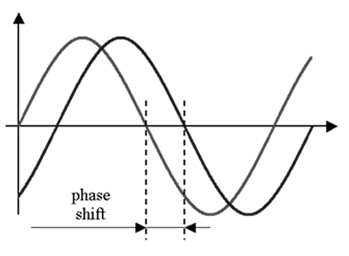

2. 위상차(Phase Shift) 방식: "빛의 물결로 거리를 재다"
원리와 특징
위상차 방식은 ToF와 달리 연속적인 레이저 빔을 쏘아 보냅니다. 이때 내보낸 레이저의 파형(Waveform)과 물체에 맞고 돌아온 레이저의 파형을 비교합니다. 두 파형이 얼마나 어긋났는지(위상차)를 분석하여 거리를 산출하는 방식입니다.
장점
- 압도적인 정밀도: ToF 방식보다 훨씬 세밀한 측정이 가능합니다. 보통 1mm 미만의 오차 범위를 자랑하며, 질감과 형상을 아주 날카롭게 잡아냅니다.
- 높은 해상도: 점군(Point Cloud) 데이터의 밀도가 매우 높아, 결과물이 훨씬 매끄럽고 상세합니다.
단점
- 측정 거리의 제한: 파동의 중첩 현상 때문에 보통 100m 이내의 중단거리 스캔에 주로 사용됩니다.
- 데이터 용량: 너무 정밀한 데이터를 수집하다 보니 처리해야 할 데이터 양이 방대하여 고성능의 하드웨어가 필요합니다.
3. ToF vs 위상차: 한눈에 비교하기
| 비교 항목 | ToF (Time of Flight) | 위상차 (Phase Shift) |
| 측정 원리 | 빛의 왕복 시간 측정 | 레이저 파형의 위상 차이 분석 |
| 주요 장점 | 장거리 측정, 빠른 속도, 소형화 용이 | 초정밀 측정, 높은 데이터 밀도 |
| 측정 범위 | 수 m ~ 수 km (광범위) | 보통 100m 이내 (중단거리) |
| 정밀도 | 상대적으로 낮음 (cm 단위) | 매우 높음 (mm 단위 이하) |
| 주요 활용 | 자율주행, 스마트폰 센서, 지형 측량 | 건축 실측, 문화재 복원, 부품 검수 |
4. 어떤 상황에 어떤 방식이 유리할까?
ToF가 필요한 순간: "역동성과 거리"
여러분이 만약 이동 중인 자동차에서 주변 장애물을 실시간으로 감지해야 하거나, 드론을 띄워 넓은 대지의 지형을 빠르게 스캔해야 한다면 ToF 방식이 정답입니다. 우리가 사용하는 아이폰의 LiDAR 센서가 바로 이 방식을 사용하여 방 안의 가구를 빠르게 배치해 볼 수 있게 해줍니다.
위상차가 필요한 순간: "정밀함과 디테일"
반대로, 오래된 성당의 조각상을 디지털로 영구 보존하거나, 복잡한 공장 내부의 배관 설비를 1mm의 오차도 없이 설계도면으로 옮겨야 한다면 위상차 방식의 스캐너를 선택해야 합니다. "느리더라도 정확하게"가 필요한 영역에 적합합니다.
https://youtu.be/bYc1vnhg4xY?si=JSQtgSn3Qk6cOwTm
5. 결론: 기술의 융합이 만드는 미래
최근에는 이 두 방식의 장점을 결합한 하이브리드 스캐너들도 등장하고 있습니다. 넓은 범위는 ToF로 빠르게 잡고, 중요한 디테일은 위상차나 광학 방식으로 보완하는 식이죠.
3D 스캔 블로그 포스팅을 준비하신다면, 독자들에게 "어느 기술이 더 우월한가?"가 아니라 "내 프로젝트의 목적(거리 vs 정밀도)이 무엇인가?"에 따라 선택이 달라진다는 점을 강조해 보세요.
2026.01.30 - [Smart Tech/스캔 측량] - 3D 데이터의 혁명, 포인트 클라우드(Point Cloud)란 무엇인가?
3D 데이터의 혁명, 포인트 클라우드(Point Cloud)란 무엇인가?
오늘날 건설, 제조, 자율주행, 그리고 문화재 복원에 이르기까지 '디지털 트윈' 기술이 접목되지 않는 곳이 없습니다. 이 디지털 트윈을 구현하는 가장 핵심적인 기초 데이터가 바로 포인트 클라
my-geospatial.tistory.com
이 글이 여러분의 블로그 독자들에게 3D 스캔 기술의 오묘한 세계를 이해시키는 좋은 길잡이가 되길 바랍니다!
