1. DWG 파일이란 무엇인가?
DWG(DraWinG)는 오토데스크(Autodesk)의 AutoCAD에서 기본적으로 사용하는 2차원 및 3차원 설계 데이터 저장 형식입니다. 1982년 처음 등장한 이후, 현재는 전 세계 설계 및 엔지니어링 업계에서 사실상의 표준(De Facto Standard)으로 통용되고 있습니다.
- 벡터 방식의 정밀함: 비트맵 이미지와 달리 수학적 계산에 의한 '벡터' 방식으로 데이터를 저장합니다. 아무리 확대해도 선이 깨지지 않으며, mm 단위 이하의 정밀한 수치 제어가 가능합니다.
- 메타데이터의 보고: 단순한 선과 면뿐만 아니라 레이어(Layer), 좌표계, 속성 정보(Attribute), 그리고 최근에는 BIM 데이터까지 포함할 수 있는 확장성을 가집니다.
2. 현장에서 발생하는 DWG 관련 주요 이슈와 해결책
실무에서 DWG 파일을 다루다 보면 여러 가지 난관에 부딪히곤 합니다. 특히 측량 데이터나 LiDAR 스캔 데이터를 DWG로 변환할 때 다음 사항을 유의해야 합니다.
① 버전 호환성 문제
"파일을 열 수 없습니다"라는 메시지는 대부분 버전 차이 때문입니다. 상위 버전의 AutoCAD에서 저장된 파일은 하위 버전에서 열리지 않습니다.
- Tip: 협업 시에는 상대방의 환경을 고려해 AutoCAD 2018 또는 2013 버전으로 낮추어 저장하는 습관이 필요합니다.
② 좌표계 설정 (Georeferencing)
측량 및 GIS 분야에서 가장 중요한 부분입니다. DWG 파일 자체에는 절대 좌표 정보가 포함되지만, 어떤 좌표계(예: EPSG:5186 등)를 기준으로 작성되었는지 명시되지 않으면 데이터가 엉뚱한 곳에 위치하게 됩니다.
- 해결책: 도면 작성 시 반드시 원점(0,0,0)의 기준이 되는 국가 좌표계를 기록하고, 필요시 '위치 설정(Geographic Location)' 기능을 활용해야 합니다.
③ 파일 용량 최적화
도면 내에 불필요한 블록, 레이어, 스타일이 쌓이면 파일이 무거워지고 오류가 잦아집니다.
- 필수 명령어: PURGE(불필요 객체 삭제), AUDIT(오류 검사), OVERKILL(중복선 제거)을 생활화하면 쾌적한 작업 환경을 유지할 수 있습니다.
3. DWG의 진화: LiDAR와 디지털 트윈의 연결
최근 공간 정보 산업은 2D 도면에서 3D 데이터로 급격히 이동하고 있습니다. 여기서 DWG는 어떤 역할을 할까요?

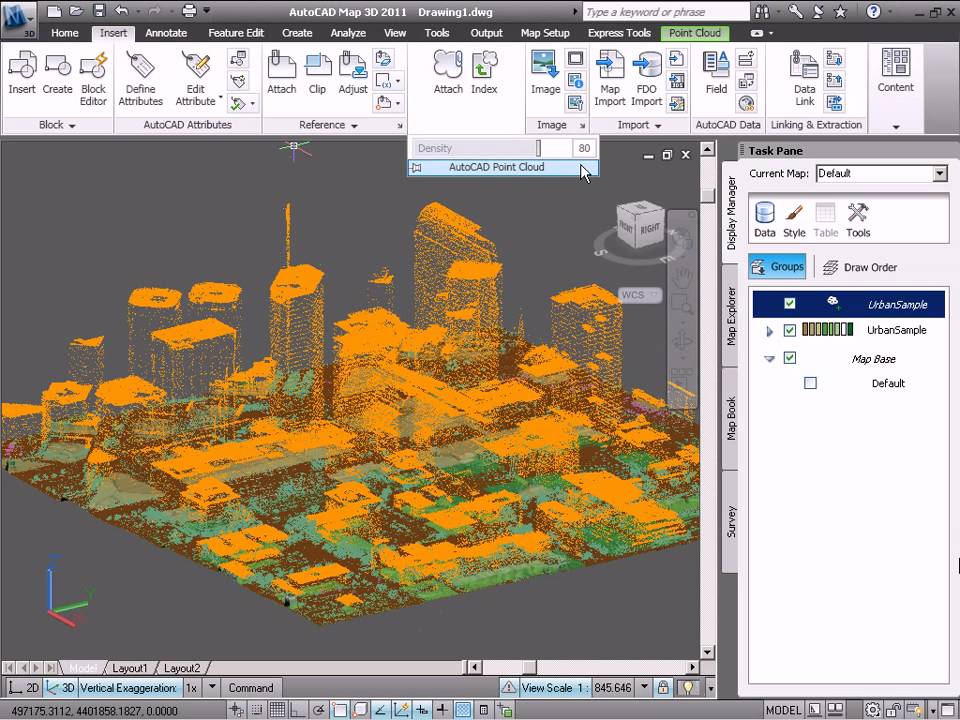

- LiDAR 데이터와의 결합: NavVis나 Trimble과 같은 최신 장비로 추출한 점군(Point Cloud) 데이터를 기반으로 역설계를 진행할 때, 최종 성과물은 대개 DWG 형식의 3D 모델이나 평면도로 추출됩니다.
- BIM으로의 가교: BIM(Building Information Modeling) 소프트웨어인 Revit 등에서도 DWG는 기본 바탕 도면(Link) 역할을 수행합니다. 2D의 평면 정보를 3D의 정보 모델로 변환하는 기초 데이터로서 그 가치는 여전히 유효합니다.
4. 마치며: 데이터 관리가 곧 경쟁력입니다
DWG 파일은 단순한 그림이 아니라 디지털 자산입니다. 체계적인 레이어 관리와 정확한 좌표 설정이 뒷받침된 DWG 데이터는 추후 유지관리나 스마트 건설 프로세스에서 엄청난 시간과 비용을 절약해 줍니다.
오늘 포스팅이 현업에서 도면을 다루는 엔지니어분들께 작은 도움이 되었기를 바랍니다. 다음 시간에는 DWG 데이터를 활용한 QGIS 연동 및 좌표 변환 방법에 대해 더 자세히 다뤄보겠습니다.
